項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
基本步距角 |
轉動慣量 |
重量 |
機身長 |
|
|
Nm |
A |
Ω |
° |
gfcm2 |
kg |
mm |
|
57BYGH341-5203A |
0.45 |
5.2 |
0.3 |
1.2° |
100 |
0.5 |
41 |
|
57BYGH356-5803A |
0.9 |
0.95 |
0.5 |
1.2° |
220 |
0.75 |
56 |
|
57BYGH376-5803A |
1.5 |
5.8 |
0.6 |
1.2° |
380 |
1.1 |
76 |

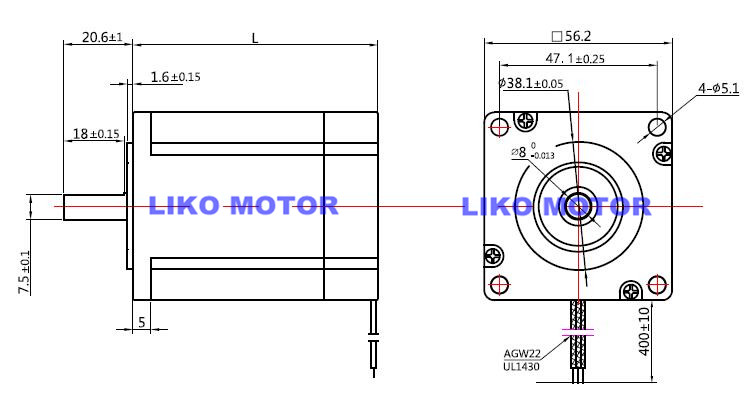

機械尺寸
*電機參數以及出軸樣式可根據客戶要求定制

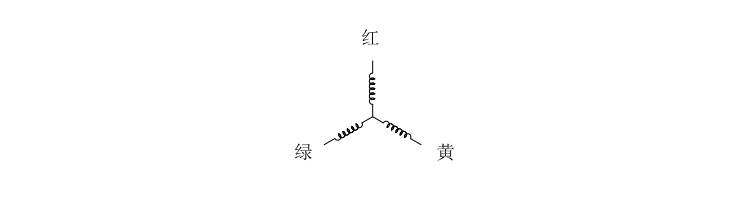

接線方式
