項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
基本步距角 |
轉動慣量 |
重量 |
機身長 |
|
|
Nm |
A |
Ω |
° |
gfcm2 |
kg |
mm |
|
110BYGH2100-5504A |
10 |
4.0 |
1.0 |
1.8 ° |
5500 |
5 |
100 |
|
110BYGH2150-6004A |
20 |
6.5 |
0.6 |
1.8 ° |
10900 |
8.4 |
150 |
|
110BYGH2210-6004A |
25 |
6 |
03 |
1.8 ° |
16200 |
11.7 |
210 |
機械尺寸

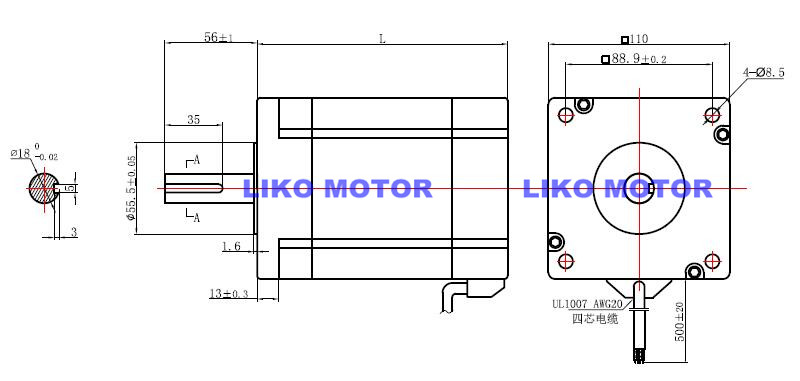

軸徑18mm

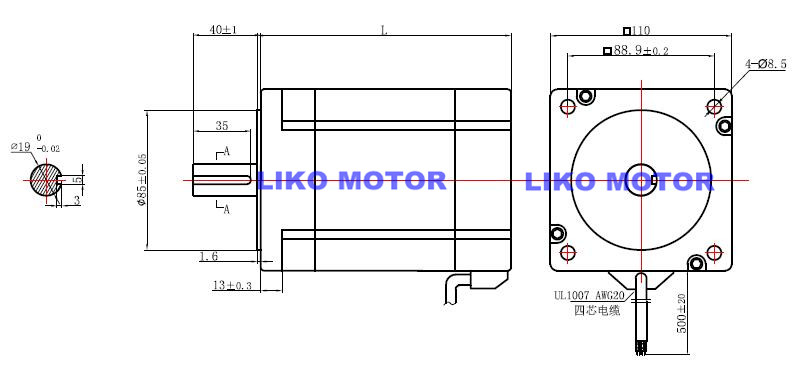

軸徑19mm
*電機參數以及出軸樣式可根據客戶要求定制
接線方式
