項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
保持力矩 |
轉動慣量 |
重量 |
機身長(L) |
|
外部驅動式/貫通式 （100為絲桿長度，可定制） |
V |
A |
Ω |
mH |
kg.cm |
g.cm2 |
Kg |
mm |
|
20BYGH30-0604A-100S/GT100 |
3.9 |
0.6 |
6.5 |
1.7 |
0.18 |
2 |
0.06 |
30 |
|
20BYGH38-0604B-100S/GT100 |
10 |
0.6 |
10 |
5.5 |
0.4 |
3.5 |
0.08 |
38 |
|
絲桿直徑(mm) |
導程(mm) |
步長(mm) |
|
絲桿直徑(mm) |
導程(mm) |
步長(mm) |
|
5 |
2 |
0.01 |
|
5 |
4 |
0.02 |
|
4.76 |
0.635 |
0.003175 |
5 |
5.08 |
0.0254 |
|
|
3.5 |
0.61 |
0.003 |
5 |
8 |
0.04 |

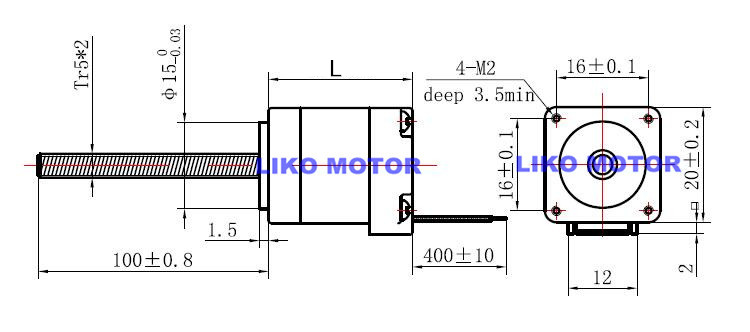

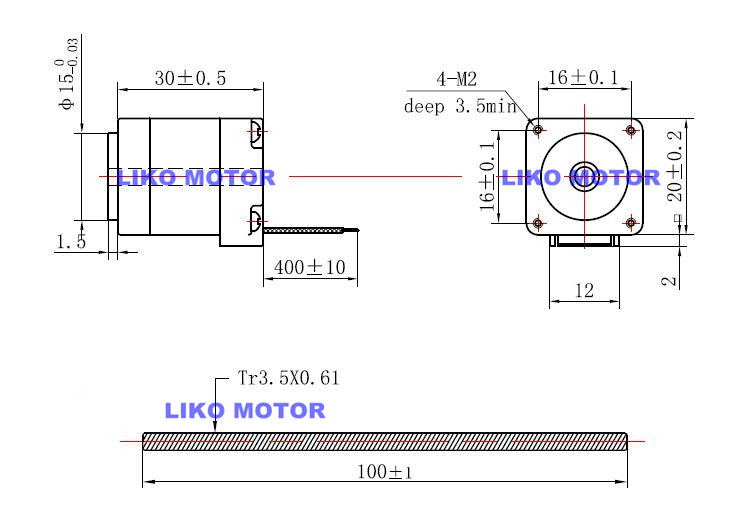

機械尺寸

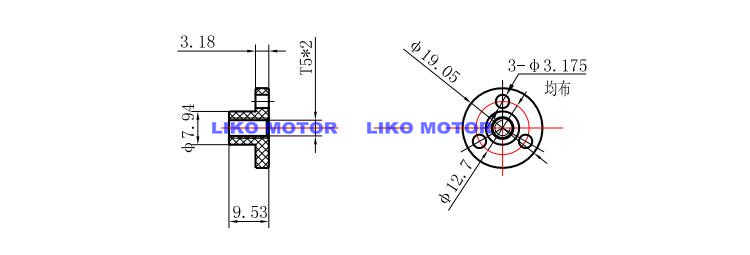

外部驅動式
螺母材質：POM
*電機參數以及絲桿長度、直徑導程規格、螺母均可按要求定制
貫通式
*電機參數以及絲桿長度、直徑導程規格均可按要求定制

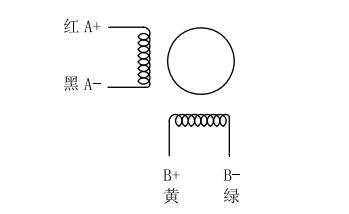

接線方式
