項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
最大靜力矩 |
引線 |
轉子轉動慣量 |
重量 |
機身長(L) |
||
|
單出軸 |

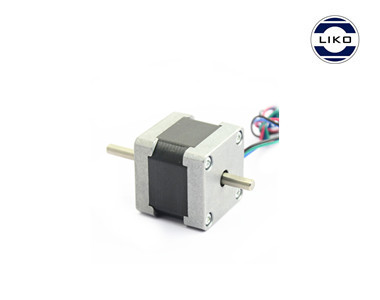

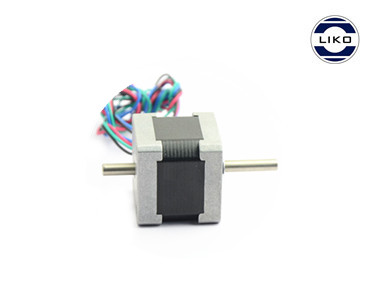

雙出軸 |
V |
A |
Ω |
Oz-in |
kg-cm |
|
g-cm2 |
Kg |
mm |
|
35BYGH20-0404A |
35BYGH20-0404B |
10 |
0.4 |
25 |
7 |
0.5 |
4 |
8 |
0.1 |
20 |
|
35BYGH26-0804A |
35BYGH26-0804B |
3.8 |
0.8 |
4.8 |
11 |
0.8 |
4 |
10 |
0.12 |
26 |
|
35BYGH28-0754A |
35BYGH28-0754B |
3.2 |
0.75 |
4.3 |
11 |
0.8 |
4 |
10 |
0.14 |
28 |
|
35BYGH28-0504A |
35BYGH28-0504B |
10 |
0.5 |
20 |
14 |
1.0 |
4 |
10 |
0.14 |
28 |
|
35BYGH34-0406A |
35BYGH34-0406B |
10 |
0.4 |
25 |
17 |
1.2 |
6 |
14 |
0.17 |
34 |
|
35BYGH36-1004A |
35BYGH36-1004B |
2.7 |
1 |
2.7 |
19 |
1.4 |
4 |
14 |
0.18 |
36 |

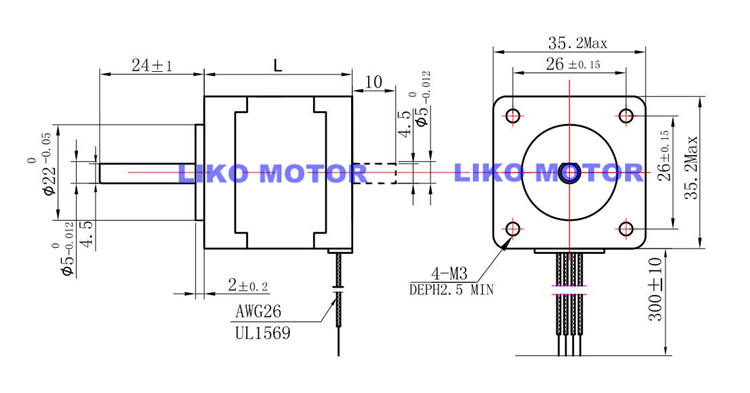

機械尺寸
*電機參數以及出軸樣式可根據客戶要求定制

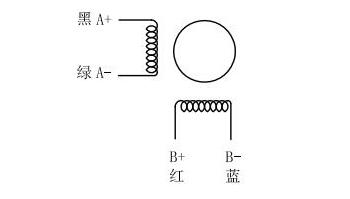

接線方式
