項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
基本步距角 |
轉動慣量 |
重量 |
機身長 |
|
|
Nm |
A |
Ω |
° |
gfcm2 |
kg |
mm |
|
86BYGH3066-1003A |
2.6 |
1 |
8.3 |
1.2° |
1100 |
1.7 |
66 |
|
86BYGH3066-2503A |
2.6 |
2.5 |
1.4 |
1.2° |
1100 |
1.7 |
66 |
|
86BYGH3066-3303A |
2.6 |
3.3 |
0.83 |
1.2° |
1100 |
1.7 |
66 |
|
86BYGH3096-1103A |
5.4 |
1.1 |
10.3 |
1.2° |
2200 |
2.8 |
96 |
|
86BYGH3096-3003A |
5.4 |
3 |
1.74 |
1.2° |
2200 |
2.8 |
96 |
|
86BYGH3096-3303A |
5.4 |
3.3 |
1.3 |
1.2° |
2200 |
2.8 |
96 |
|
86BYGH3126-1303A |
7.6 |
1.3 |
11.2 |
1.2° |
3300 |
3.8 |
126 |
|
86BYGH3126-3003A |
7.6 |
3 |
2.4 |
1.2° |
3300 |
3.8 |
126 |
|
86BYGH3126-3303A |
7.6 |
3.3 |
1.8 |
1.2° |
3300 |
3.8 |
126 |
|
86BYGH3155-5203A |
10 |
5.2 |
2.1 |
1.2° |
4200 |
4.8 |
155 |

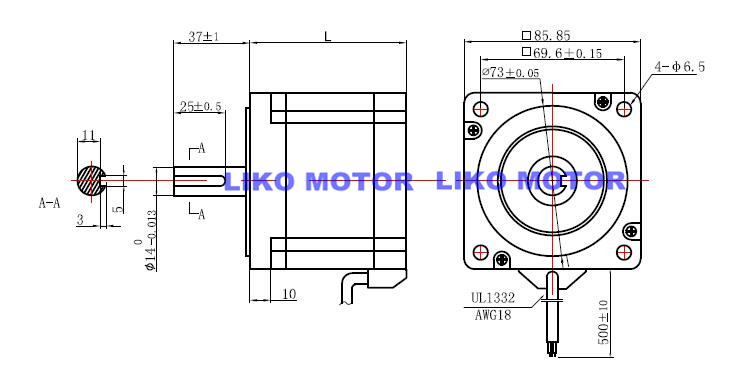

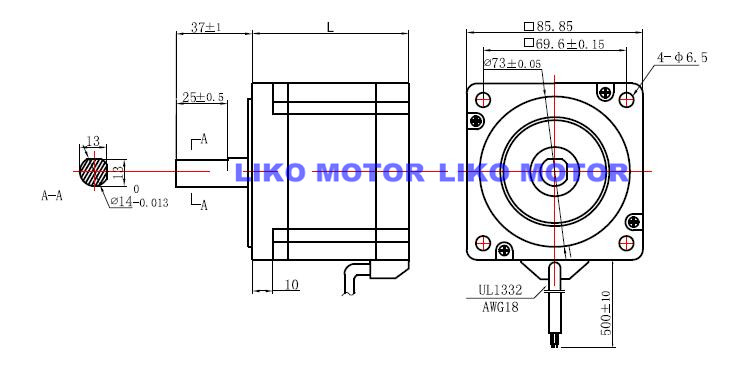

機械尺寸
鍵槽軸和雙扁軸均可定做
* 電機參數以及出軸樣式可根據客戶要求定制

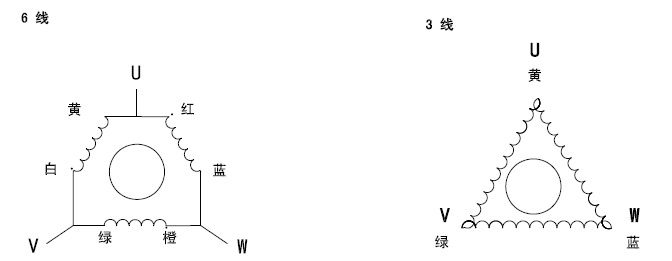

接線方式
