項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
電壓 |
轉動慣量 |
重量 |
機身長 |
編碼器線數 |
|
|
Nm |
A |
Ω |
V |
Kg.cm2 |
kg |
mm |
|
|
86BH001-1000 |
4 |
4.5 |
0.45 |
2 |
1.6 |
2.8 |
80 |
1000 |
|
86BH002-1000 |
8.5 |
6 |
0.5 |
3.0 |
3.2 |
4.2 |
118 |
1000 |
|
86BH003-1000 |
12 |
4 |
0.95 |
3.8 |
4.8 |
5.8 |
150 |
1000 |

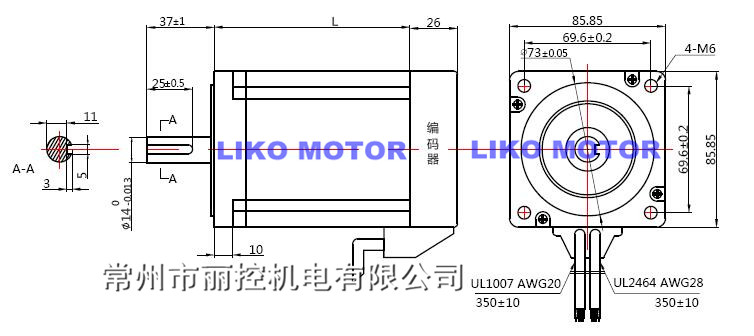

機械尺寸
編碼器接線方式
|
顏色 |
紅 |
黑 |
綠 |
黃 |
白 |
藍 |
|
信號 |
5V |
GND |
A+ |
A- |
B+ |
B- |
電機接線方式
