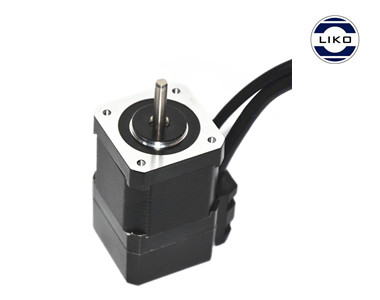

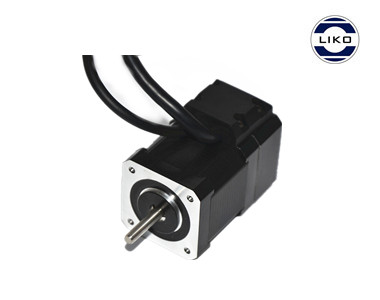

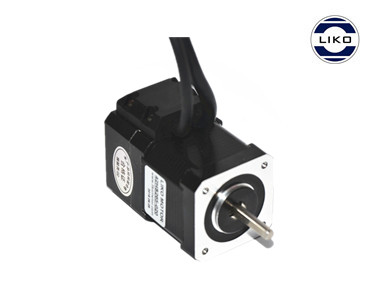

項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
最大靜力矩 |
引線 |
轉子轉動慣量 |
重量 |
機身長 |
|
|
|
V |
A |
Ω |
mH |
Oz-in |
kg-cm |
|
g-cm2 |
Kg |
mm |
|
42BH001-1000 |
2.8 |
1.33 |
2.1 |
4.2 |
30 |
2.2 |
4 |
35 |
0.22 |
33 |
|
42BH002-1000 |
2.8 |
1.68 |
1.65 |
4 |
50 |
3.6 |
4 |
54 |
0.28 |
39 |
|
42BH003-1000 |
2.8 |
1.68 |
1.65 |
4.1 |
62 |
4.4 |
4 |
68 |
0.35 |
47 |
|
42BH004-1000 |
3.6 |
1.7 |
1.8 |
6.0 |
85 |
6.0 |
4 |
80 |
0.48 |
60 |
備注：電機參數和出線方式可按客戶要求定制

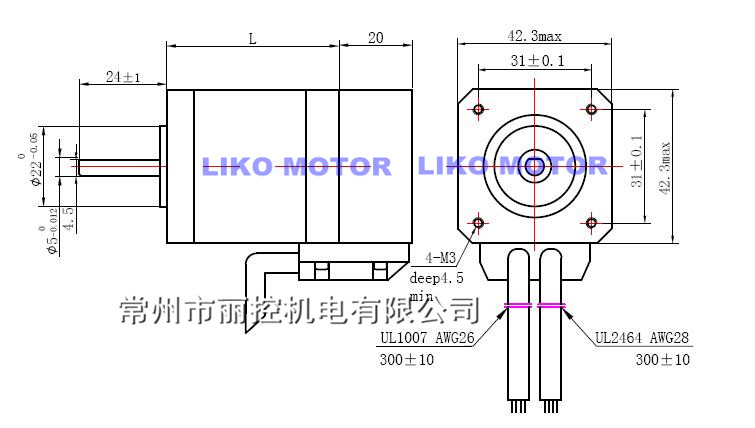

機械尺寸
編碼器接線方式
|
顏色 |
紅 |
黑 |
綠 |
黃 |
白 |
藍 |
|
信號 |
5V |
GND |
A+ |
A- |
B+ |
B- |
電機接線方式
