項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
最大靜力矩 |
引線 |
轉子轉動慣量 |
重量 |
機身長(L) |
|
|
|
V |
A |
Ω |
mH |
Oz-in |
kg-cm |
|
g-cm2 |
Kg |
mm |
|
20BYGH30-0604A |
3.9 |
0.6 |
6.5 |
1.7 |
2.5 |
0.18 |
4 |
2 |
0.06 |
30 |
|
20BYGH33-0604A |
3.9 |
0.6 |
6.5 |
2.2 |
2.8 |
0.2 |
4 |
2 |
0.07 |
33 |
|
20BYGH38-0604A |
10 |
0.6 |
10 |
5.5 |
5.6 |
0.4 |
4 |
3.5 |
0.08 |
38 |
|
絲桿直徑(mm) |
導程(mm) |
步長(mm) |
|
絲桿直徑(mm) |
導程(mm) |
步長(mm) |
|
5 |
2 |
0.01 |
|
5 |
4 |
0.02 |
|
4.76 |
0.635 |
0.003175 |
5 |
5.08 |
0.0254 |
|
|
3.5 |
0.61 |
0.003 |
5 |
8 |
0.04 |

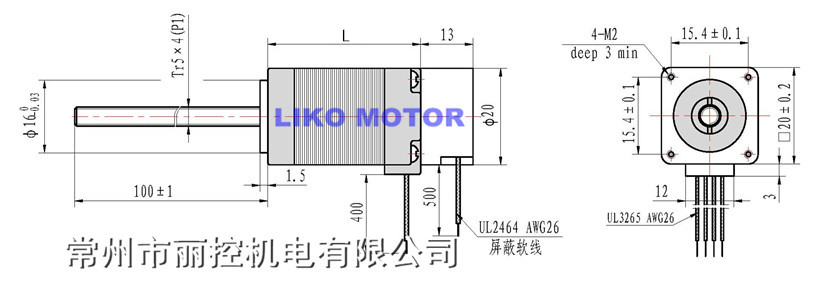

機械尺寸

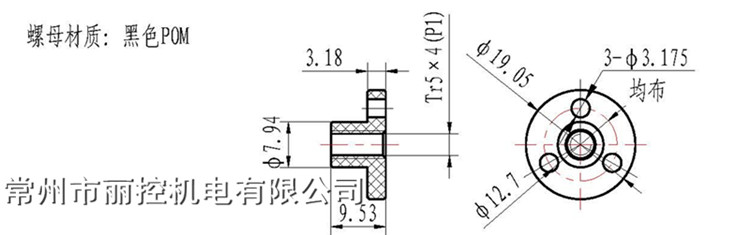

備注：尺寸圖絲桿為T5*4,僅供參考，可自行選配絲桿規格。

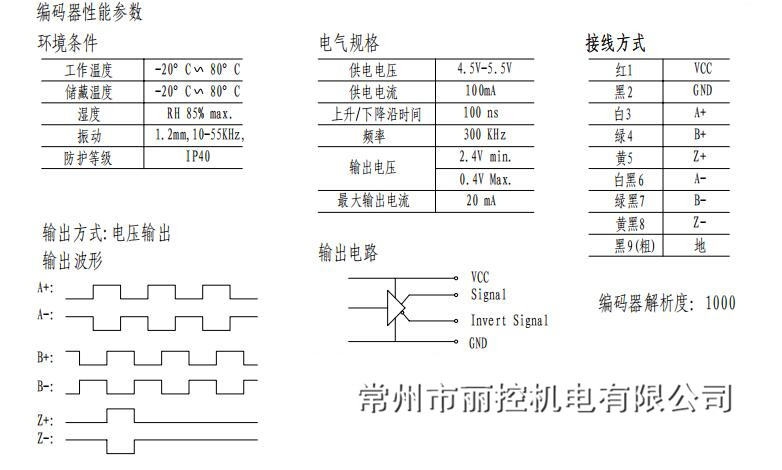

編碼器規格

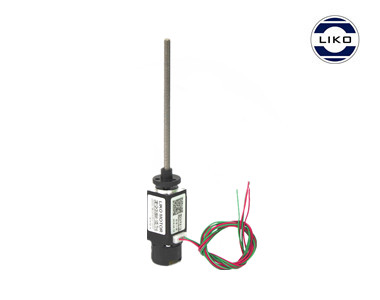

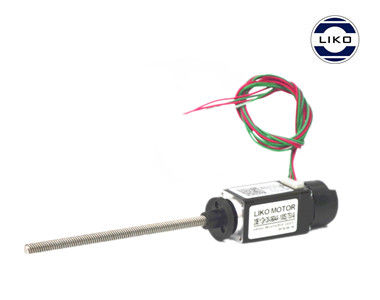

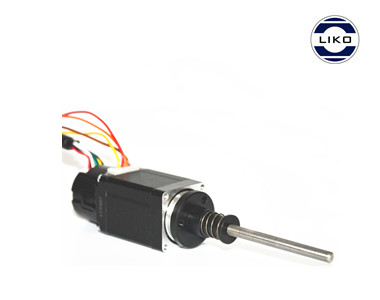

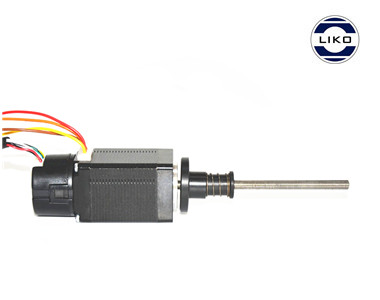

28直線閉環電機系列
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
最大靜力矩 |
引線 |
轉子轉動慣量 |
重量 |
機身長 |
|
|
|
V |
A |
Ω |
mH |
Oz-in |
kg-cm |
|
g-cm2 |
Kg |
mm |
|
28BYGH32-0956A |
2.66 |
0.95 |
2.8 |
1 |
6 |
0.43 |
4 |
9 |
0.11 |
32 |
|
28BYGH32-0674A |
3.8 |
0.67 |
5.6 |
4.2 |
8.3 |
0.6 |
4 |
9 |
0.11 |
32 |
|
28BYGH45-0956A |
3.2 |
0.95 |
3.4 |
1.2 |
10.4 |
0.75 |
4 |
12 |
0.14 |
45 |
|
28BYGH45-0674A |
4.6 |
0.67 |
6.8 |
4.9 |
13.2 |
0.95 |
4 |
12 |
0.14 |
45 |
|
28BYGH51-0956A |
4.4 |
0.95 |
4.6 |
1.4 |
12.5 |
0.9 |
4 |
18 |
0.2 |
51 |
|
28BYGH51-0674A |
6.2 |
0.67 |
9.2 |
5.7 |
16.7 |
1.2 |
4 |
18 |
0.2 |
51 |
|
絲桿直徑(mm) |
導程(mm) |
步長(mm) |
|
絲桿直徑(mm) |
導程(mm) |
步長(mm) |
|
5 |
2 |
0.01 |
|
4.76 |
0.635 |
0.003175 |
|
5.56 |
4.8768 |
0.024 |
6.35 |
2 |
0.01 |
|
|
8 |
8 |
0.04 |
6.5 |
3 |
0.015 |

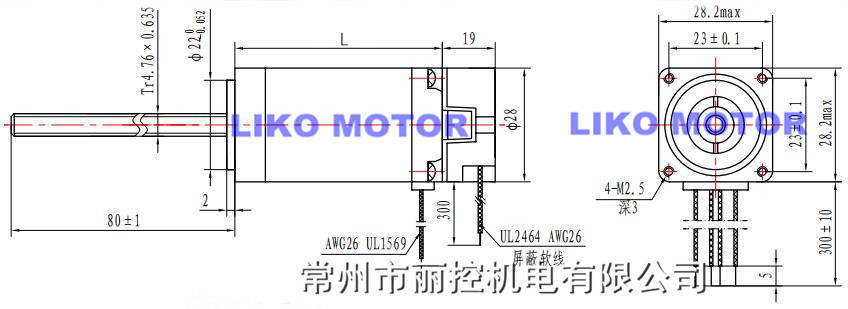

機械尺寸
備注：尺寸圖里絲桿規格為T4.76*0.635,僅供參考，其他規格都可以選配。

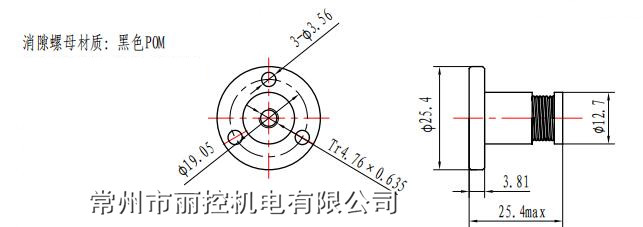

消隙螺母為選配

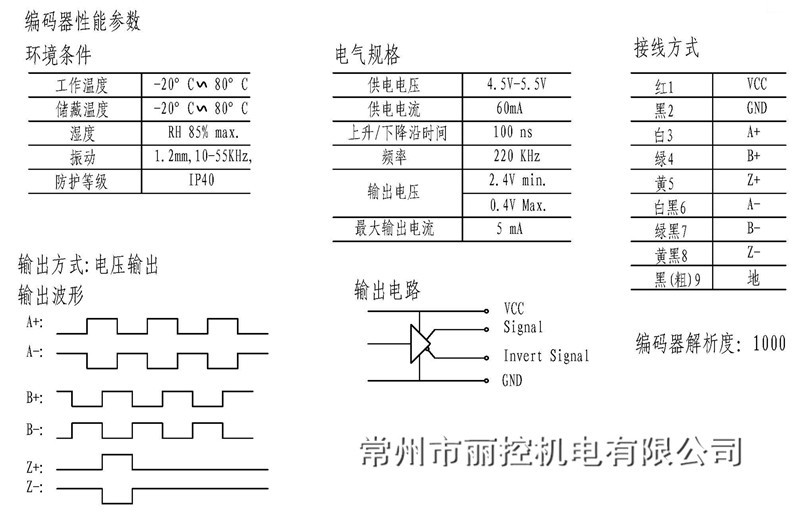

編碼器規格
