項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
最大靜力矩 |
引線 |
轉子轉動慣量 |
重量 |
機身長 (Ld) |
|
|
|
V |
A |
Ω |
mH |
Oz-in |
kg-cm |
|
g-cm2 |
Kg |
mm |
|
28BYGH32-0956A |
2.66 |
0.95 |
2.8 |
1 |
6 |
0.43 |
6 |
9 |
0.11 |
32 |
|
28BYGH32-0674A |
3.8 |
0.67 |
5.6 |
4.2 |
8.3 |
0.6 |
4 |
9 |
0.11 |
32 |
|
28BYGH45-0956A |
3.2 |
0.95 |
3.4 |
1.2 |
10.4 |
0.75 |
6 |
12 |
0.14 |
45 |
|
28BYGH45-0674A |
4.6 |
0.67 |
6.8 |
4.9 |
13.2 |
0.95 |
4 |
12 |
0.14 |
45 |
|
28BYGH51-0956A |
4.4 |
0.95 |
4.6 |
1.4 |
12.5 |
0.9 |
6 |
18 |
0.2 |
51 |
|
28BYGH51-0674A |
6.2 |
0.67 |
9.2 |
5.7 |
16.7 |
1.2 |
4 |
18 |
0.2 |
51 |
減速箱規格
|
減速比 |
X:1 |
4 |
5 |
13 |
19 |
27 |
51 |
71 |
100 |
139 |
|
精確減速比 |
X:1 |
3.71 |
5.18 |
13.73 |
19.20 |
26.85 |
51.89 |
71.08 |
90.25 |
139.15 |
|
傳動級數 |
# |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
|
齒輪箱額定允許輸出力矩 |
kg.cm |
20 |
20 |
20 |
20 |
20 |
40 |
40 |
40 |
40 |
|
齒輪箱瞬間允許輸出最大力矩 |
kg.cm |
40 |
40 |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
|
齒輪箱長度(L) |
mm |
28 |
28 |
36 |
36 |
36 |
44 |
44 |
44 |
44 |

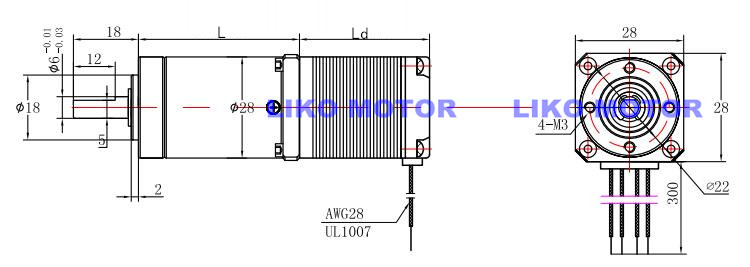

機械尺寸
接線方式
